2024-J-9

基于膜法的精对苯二甲酸生产废水醋酸资源化回收处理技术

申报单位

三达膜环境技术股份有限公司、三达膜科技（厦门）有限公司

推荐单位

厦门市环境保护产业协会

适用范围

本技术适用于回收精对苯二甲酸生产中主装置外排稀醋酸水中的醋酸，废水中醋酸质量浓度为1.5 ~ 2%，也可为类似工业废水处理提供新的思路。

工艺路线

工业化醋酸回收装置采用以“换热冷却+预处理+两级反渗透”为主的膜法工艺路线。来水通过换热器将温度从~45℃降至~18℃，以保证醋酸回收系统的回收效率。换热器的冷却介质是由冷冻水发生器供应的冷冻水，冷冻水进换热器温度为~7℃，出换热器温度为~12℃。

经换热器降温的来水进入醋酸回收系统。待处理水先进入 RO 进水缓冲罐，出水经提升泵进入除杂过滤器和除油过滤器，分别去除水中杂质和 PX、醋酸甲酯等有机物；经过反渗透高压泵增压，进入一级反渗透系统。一级反渗透浓水被收集形成醋酸浓缩液返回装置处理，产水被收集至一级 RO 产水槽，然后再经过二级 RO 进水泵增压，进入二级 RO 系统。二级 RO 浓水回流至 RO1 进水缓冲罐，进行二次过滤，以提高系统水回收率和醋酸回收率。二级 RO 产水进入终端产水罐，经由终端产水泵输送至装置进行回用。

技术特点

运用膜技术对精对苯二甲酸生产外排稀醋酸水中醋酸回收，该技术解决了醋酸难以回收利用的问题，在降低污染的同时还大幅降低精对苯二甲酸生产成本，具有良好的环保效益和经济效益。

本技术采用两级RO工艺设计可以适应一定程度内的水质波动，实现整体水回收率90%和醋酸回收率80%，并且浓水作为醋酸回到装置再利用，产水作为喷淋水供公用工程使用，最终实现零排放。

本技术整体自动化程度高，集成化高，基本无需维修，定时定期巡检即可。

应用效果

精对苯二甲酸生产中主装置外排稀醋酸水，醋酸质量浓度在1.5~ 2%左右，如果直接排放至厂区污水处理站，将增加污水处理站处理负荷，进而增加处理成本。通过本工艺系统的处理后不仅可以回收70%～90%的醋酸，创造直接经济价值，而且产水也可以回用，实现资源回收利用与废水零排放。

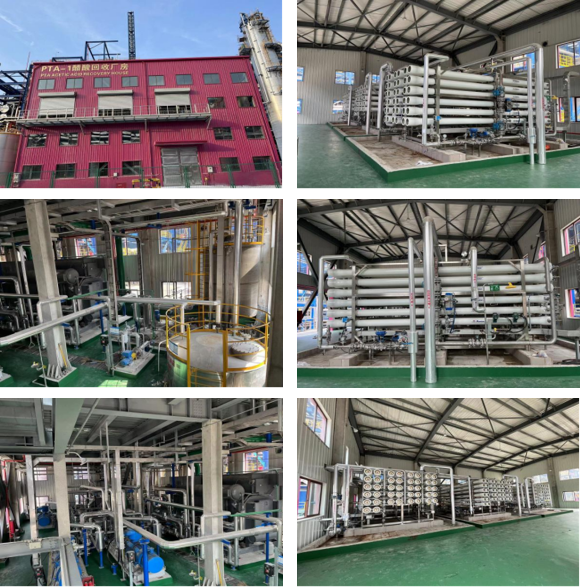

应用案例

• 浙江独山能源有限公司一期醋酸回收系统

• 恒力石化（大连）有限公司PTA-4 醋酸回收系统

• 福建百宏石化有限公司醋酸回收系统

• 江苏虹港石化有限公司醋酸回收系统

• 嘉兴石化有限公司醋酸回收系统

• 台化兴业（宁波）有限公司PTA-6（CM）醋酸回收系统

• 恒力石化（惠州）有限公司PTA-1 醋酸回收系统

• 中国石化仪征化纤有限责任公司醋酸回收系统

• 江苏嘉通能源有限公司醋酸回收系统
