2024-J-5

自行走式机械螺旋缠绕异形管道修复技术

申报单位

北京北排建设有限公司

推荐单位

中国环境保护产业协会城镇污水治理分会

适用范围

适用于市政雨污水管道半结构和结构性破损时的修复。可修复圆形和非圆形（拱形、矩形、马蹄形等）管道，管径适用范围广，可修复尺寸为DN1000mm-DN3000mm的圆形管道、1200mm×1200mm-5000mm×5000mm的矩形、拱形管道及其他异形管道（最小边长≥1200mm），不受管道长度限制。

工艺路线

在待修复管道清淤完成且经过检查确认管道内部情况符合螺旋缠绕施工条件后，测量复核管段最小断面尺寸，定制缠绕轨道。通过现有上游检查井将拆卸后的辊轮组、缠绕机头、缠绕轨道送至待修复管道，通过调整辊轮数量或垫片数量来组装与待修管道管径相适应的辊轮组。将带状型材端头从型材卷轴内部取出，以螺旋状从上游检查井送入管道内缠绕机组，液压站通过液压油管连接缠绕机组，液压马达为缠绕机组提供动力，缠绕机组在旋转行进的同时连续压制型材锁扣啮合形成内衬管直至到达下游检查井。螺旋缠绕施工完成后，内衬管两端与原有管道之间的缝隙采用早强速凝水泥等材料进行密封处理并在两端预留注浆孔及排气孔，根据管道预埋注浆孔的位置，布设注浆管路。注浆总量不应小于计算注浆量的95%，注浆完成后密封注浆孔，并对管道端头进行平整处理。注浆材料初凝采用CCTV进行检测，作为竣工验收的依据。

技术特点

1.可带水作业（水深≤30cm，流速≤0.5m/s）。管道水量大时应立即停止施工，作业人员撤出，缠绕机组留置在管道内，不影响管道过水，待管道内水量小或采取导流措施后可继续施工。

2.完全非开挖施工，设备、材料从现况检查井进入，不受检查井尺寸制约。施工时占用检查井部位的一条车道，临时交通导行，可安排在夜间施工，对地面交通影响较小。施工时采用静音发电机提供电源，噪音低，不影响周边居民正常生产生活。

3.螺旋缠绕材料为聚氯乙烯材料（PVC带状型材），具有环保无污染、耐腐蚀、耐磨损的优点，材料强度大，耐久性根据设计要求可达50年以上。

4.一次性修复距离长，施工不受管段长度限制。当管道错口≤3cm、原管道有转弯且转弯角度≤5°时均可施工。

5.加固修复管道表面光滑，水流摩擦下降（粗糙系数降为0.010），弥补了管径缩小的问题，保证了管道的设计过水能力。

应用效果

管道修复后为螺旋缠绕PVC内衬管：一、材料本身具有耐酸、碱、抗腐，使用寿命长的特点；

二、可避免混凝土管道结构与污水直接接触，阻断了侵入到钢筋表面的侵蚀物质及对渠道混凝土的冲刷水蚀作用；

三、缠绕PVC材料内壁光滑、摩阻小、排水能力强(管壁粗糙系数为0.008-0.01)，在使用过程中减少了渠道内淤积的产生，有效削弱了微生物对渠道结构的腐蚀作用，提高了管道的使用年限。

应用案例

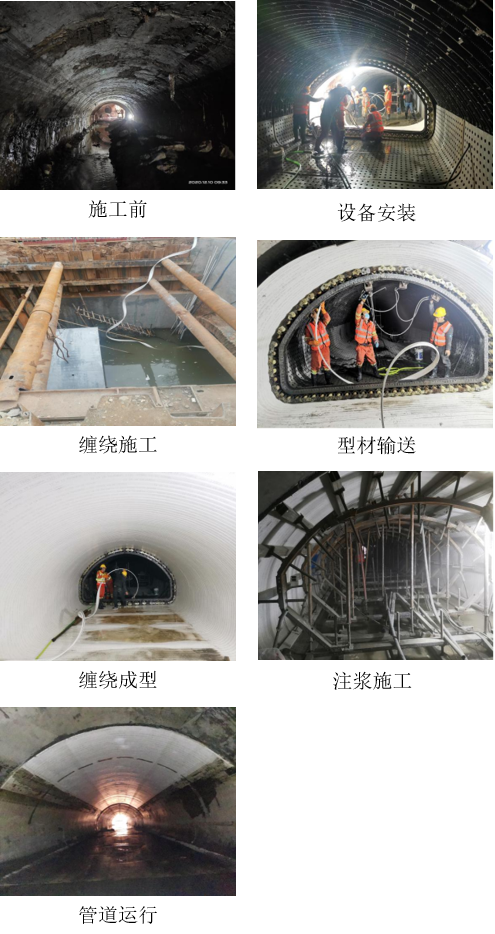

红旗渠主渠结构加固试验段工法研究及实施项目主渠修复螺旋缠绕法工法实施工程

申报单位联系信息

单位名称：北京北排建设有限公司

单位地址：北京市朝阳区西大望路25号

联 系 人：王慧
