生态环境保护实用装备

2024-Z-11

吸附+热辅助真空脱附+冷凝有机废气治理装备

申报单位

上海沐基环保科技有限公司

适用范围

适用于化工、制药、新材料等行业超高浓度有机废气的治理，可一步将50000mg/m3浓度以内的有机废气（如醇、芳烃、烷烃、卤代烃、有机酸、有机胺、有机硫等）处理到10mg/m3以下，实现99.9%以上的处理效率。将VOCs回收的同时，无废水、固废等产生，大大降低运行成本和运行难度。

工艺路线

1. 吸附：采用活性炭、树脂或分子筛中的一种或数种作为吸附剂，接触时间根据浓度及成分一般设计2s～30s。我公司筛选了50多种吸附剂，并测试了30多种吸附剂组合吸附-脱附效果。此外，吸附床设置温控系统，可控制吸附床的温度。降低吸附床温度，一方面提高吸附效率；另一方面可以降低吸附床自燃的风险。

2.脱附：采用间接式加热（热源不与吸附剂接触），将吸附剂加热到80-130℃，同时开启真空泵，真空度抽至-99.5kpa以下。

3.冷凝：脱附气体经过冷凝器冷凝（二氯甲烷可以实现5℃冷媒正常运行）。脱附下来的污染物浓度可以达到90%以上，极易冷凝。

4.降温：采用冷水或冷风，间接将吸附床温度降低到30℃以下，冷媒不与吸附剂接触。

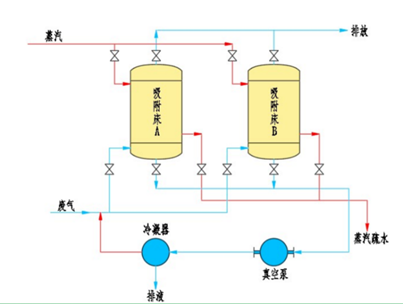

工艺流程图

装备性能参数及执行标准

装备特点

1.能耗低

真空脱附温度为80-100℃，加热、冷凝、冷却等过程能耗均急剧降低。在冷凝过程中，真空脱附仅需冷凝污染物，且真空脱附不需要对吸附剂进行干燥。

2.浓缩倍数极高

综合浓缩倍数最大可以达到上千倍，可一步将VOCs浓度为100ppm的废气浓缩至含量90%以上。

3.脱附效果好

系统内的压力处处相等，不存在局部压力达不到设定值的情况，可以实现无死角脱附。

4.吸附剂寿命长

系统脱附效果好，基本不存在残留，吸附效率衰减很慢。此外，真空条件，脱附温度较低，无水汽、氧气等物质的侵袭，吸附剂表面不易发生变化，从而吸附剂寿命较长。

5.无二次污染

系统无废水产生。系统水蒸气不与污染物接触，不会产生废水。

应用效果

在进口浓度≤50000mg/m3，风量≤10000Nm3/h，适用的污染物范围内，可控制污染物排放浓度在5mg/m3以下，满足《制药工业大气污染物排放标准》（GB 37823-2019）、石油化学工业污染物排放标准（GB31571-2015（含2024年修改单））等标准。

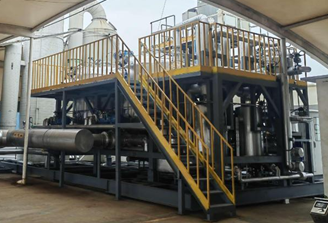

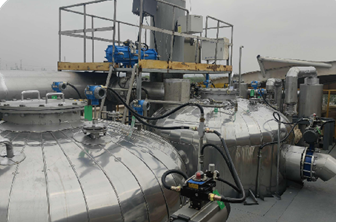

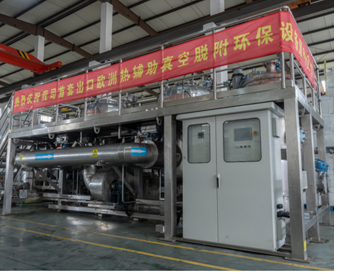

应用案例

申报单位联系信息

单位名称：上海沐基环保科技有限公司

单位地址：上海市奉贤区奉柘公路2883号
